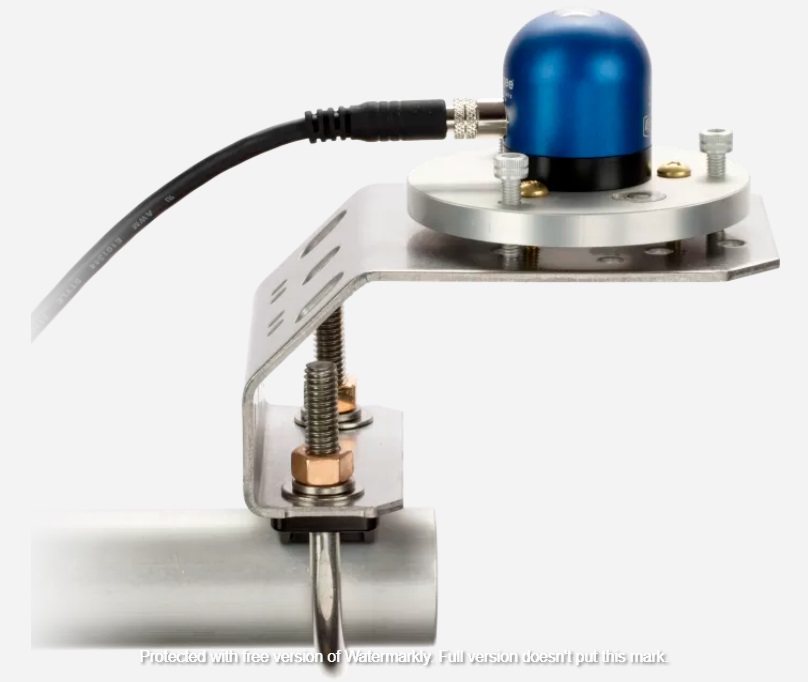

Thông Số Kỹ Thuật CS320
| Tên sản phẩm | CS320 |
| Cảm biến | Máy dò nhiệt điện, bộ khuếch tán acrylic, lò sưởi và mạch xử lý tín hiệu được gắn trong vỏ nhôm |
| Mô tả phép đo | Đo bức xạ sóng ngắn phổ rộng |
| Phân loại ISO | Class C (second class) |
| Độ không đảm bảo hiệu chuẩn | ±2,6% |
| Phạm vi đo lường | 0 đến 2000 W/m2 (bức xạ sóng ngắn ròng) |
| Khả năng lặp lại phép đo | < 1% |
| Trôi Dài Hạn | < 2% (mỗi năm) |
| phi tuyến tính | < 1% |
| Nhạy cảm | 0,057 mV/W/m2 |
| Loại máy dò | nhiệt điện thân đen |
| Thời gian đáp ứng SDI-12 | 2 giây |
| Phạm vi quan sát (FOV) | 180° |
| Dải quang phổ | 385 đến 2105 nm (50% điểm) |
| Phản ứng định hướng (Cosine) | < ±20 W/m2 (ở 80° thiên đỉnh) |
| Đáp ứng nhiệt độ | < 5% (từ -15° đến +45°C) |
| Đầu ra | SDI-12 (phiên bản 1.4) 1200 bps |
| Độ lệch 0 A | 8W/m2 |
| Độ lệch điểm không B | < 5W/m2 |
| Nhiệt độ hoạt động | -50° đến +60°C |
| Môi trường hoạt động | 0 đến 100% độ ẩm tương đối |
| Máy sưởi | 0,2 W (trên tàu) |
| Yêu cầu về công suất máy sưởi | Dòng xả 25 mA (ở 12 Vdc) |
| Yêu cầu điện áp đầu vào | 6 đến 24VDC |
| Dòng chảy hiện tại | 5 mA (đo lường) 3 mA (chờ) |
| Sự không chắc chắn trong Tổng số hàng ngày | < 5% |
| Lỗi Do Mây | ±2 % |
| Đánh giá cơ học | IP66/68 |
| Hiệu chuẩn nhà máy | Có thể theo dõi đến các máy đo nhiệt độ vật chất đen tiêu chuẩn thứ cấp có thể theo dõi tham chiếu bức xạ thế giới ở Davos, Thụy Sĩ. |
| Tuân thủ tiêu chuẩn | Chỉ thị RoHS 2011/65/EU |
| Bản sửa đổi RoHS Phthalates 2015/863/EU | |
| Bảo hành | 4 năm |
| Đường kính | 3,43 cm (1,35 inch) |
| Chiều cao | 3,96 cm (1,56 in.) |
| Cân nặng | ~65g (2.3oz) Có thể thay đổi do bầu. |
Tính năng đặc biệt của CS320
- Cảm biến nhiệt điện loại bỏ các sai số quang phổ liên quan đến hỏa kế tế bào silicon
- Điểm giá thấp hơn nhiều so với các cảm biến nhiệt điện khác
- Cảm biến trên bo mạch tự động phát hiện nếu CS320 ở mức phù hợp để cài đặt, chẩn đoán và khắc phục sự cố từ xa
- Được thiết kế để ổn định và triển khai lâu dài
- Đầu cảm biến hình vòm cho phép sương và mưa chảy ra
- Máy sưởi bên trong để giảm lỗi do sương, sương giá, mưa và tuyết
- Đầu ra kỹ thuật số SDI-12
- Đầu nối chống nước có thể tháo rời khỏi đầu cảm biến để bảo dưỡng nhanh chóng, dễ dàng
- Dữ liệu hiệu chuẩn được lưu trữ trên cảm biến
